衬氟放料球阀

点击放大
产品型号:
FQ41F46
产品报价:
产品特点:
衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
  FQ41F46衬氟放料球阀的详细资料:
  • 一:FQ41F46衬氟放料球阀概述
    本系列产品是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬氟塑料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
    二:FQ41F46衬氟放料球阀适用范围:
    衬氟放料球阀适用在-50℃~150℃的各种浓度的盐水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。的L值为企业标准,左法兰比右法兰大一挡,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。
    三:FQ41F46工作原理
    FQ41F46-16C的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。

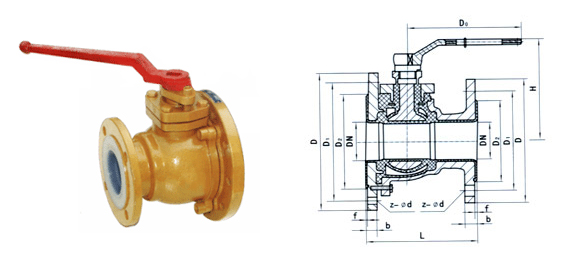

    四:FQ41F46主要参数

    公称通径

    PN 0.6-1.6(MPa)主要外形尺寸和连接尺寸(mm)

    重量

    DN

    L

    D

    D1

    D2

    f

    b

    z-φd

    D0

    H

    kg

    32

    140

    135/160

    100/130

    78/115

    3/3

    18/20

    4-φ14/4-φ18

    200

    130

    9

    40

    160

    145/185

    110/150

    85/125

    3/4

    18/22

    4-φ18/4-φ18

    230

    135

    15

    79标

    50

    170

    160/205

    125/170

    100/140

    3/4

    20/24

    4-φ18/4-φ18

    250

    140

    18

    80

    200

    195/245

    160/200

    130/175

    4/5

    22/26

    4-φ18/8-φ18

    300

    205

    35

    35

    69标

    50

    170

    160/230

    125/190

    100/140

    3/4

    20/24

    4-φ18/8-φ14

    250

    140

    18

    80

    200

    195/245

    160/210

    130/175

    4/5

    22/26

    4-φ18/10-φ14

    300

    205

    35

    35

    100

    280

    215/280

    180/240

    150/210

    4/5

    24/28

    8-φ18/8-φ23

    350

    230

    44

    订货须知:

    一、①FQ41F46产品名称与型号②FQ41F46口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按FQ41F46型号直接向我们巨博销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们丰泉的阀门专家为您审核把关。
