常闭式气动衬胶隔膜阀

点击放大
产品型号:
产品报价:
产品特点:
常闭式气动衬胶隔膜阀可根据不同的视裹材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。
  常闭式气动衬胶隔膜阀的详细资料:
  • 常闭式气动衬胶隔膜阀产品特点

    G6B41J-10型 常闭气动 G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型设计与制造按:GB12239 结构长度按:GB12221法兰连接尺寸按:GB 4216.4 试验与检验按:GB/T 13927 常闭式气动衬胶隔膜阀

    用途和主要性能规范:

    本系列隔膜阀可根据不同的视裹材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。

    各种视裹材质的推荐使用范围:

    视裹材质(代号)

    适用温度

    适用介质

    硬橡胶(NR

    -10 o C85 o C

    除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、氨水、大部分醇类,有机酸及醛类等。

    软橡胶(BR

    -10 o C85 o C ]

    具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。

    丁基胶(IIR

    -10 o C120 o C

    抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。

    氯丁胶

    CR-10 o C120 o C

    动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。

    铸铁不视裹

    -40 o C100 o C

    非腐蚀性介质



    隔膜材质的推荐使用范围:

    隔膜材质(代号)

    适宜温度

    适用介质

    丁基胶(B级)

    -40 o C100 o C

    良好的耐酸碱性。85%硫酸、盐酸、磷酸、荷性碱和多种酯类。

    天然胶(Q级)

    -50 o C100 o C

    用于净化水、无机盐、稀释无机酸。

    主要性能参数:

    型号

    公称通径DNmm

    工作压力WPMpa

    试验压力(Mpa

    试验温度( o C

    密封

    强度

    EG41J W-16

    20-50

    1.6

    1.76

    2.4

    常温

    EG41J W-10

    65-200

    1.0

    1.1

    1.5

    结构特点和作用原理:

    1.隔膜阀与其它阀门最大的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的跑、冒、滴、漏等弊端。

    2.由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。

    3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

    4.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。

    5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

    6.阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。

    7.隔膜阀采用标准:按照GB12239的规定,并符合BS5156的要求。

    主要零件的材料:

    序号

    名称

    材料

    1

    体阀

    铸铁

    2

    衬囊层

    橡胶

    3

    隔膜

    橡胶

    4

    阀瓣

    铸铁

    5

    阀盖

    铸铁

    6

    阀杆

    碳钢

    7

    手轮

    铸铁

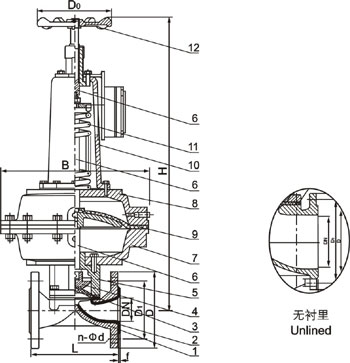

    主要连接尺寸:

    公称通

    DN
    mm

    公称压力
    PN
    MPa

    工作压力
    WP
    MPa

    主要外形尺寸
    mm

    适用范围

    重量(kg

    L

    D1

    D

    D0

    ?

    Z

    H

    温度
    °C

    介质

    J

    W

    J

    W



    20

    1.6

    1.6

    121

    117

    75

    105

    70

    13.5

    4

    103

    小于等于100

    一般腐蚀性

    非腐蚀性

    3

    25

    131

    127

    85

    115

    83

    112

    4.3

    32

    150

    146

    100

    140

    114

    17.5

    144

    6.5

    40

    163

    159

    110

    150

    156

    7.9

    50

    194

    190

    125

    165

    140

    177

    10.6

    65

    1.0

    1.0

    220

    216

    145

    185

    165

    164.5

    17.6

    80

    258

    254

    160

    200

    230

    8

    181.5

    25.5

    100

    309

    305

    180

    220

    280

    253

    36.2

    125

    362

    356

    210

    250

    282

    47.5

    150

    412

    406

    240

    285

    368

    366.5

    74

    200

    527

    521

    295

    342

    483

    22



    143
