锻钢闸阀

锻钢闸阀
点击放大
公司名称:
浙江丰泉阀门有限公司
产品报价:
200
发布日期:
2015/10/22 0:10:38
所 在 地:
丰泉阀门
已获点击:
824
  【详细说明】



Z11Y/Z61Y锻钢闸阀

锻钢闸阀有三种阀盖设计,*种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接.

锻钢闸阀有三种阀盖设计,*种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

Z11Y/Z61Y锻钢闸阀

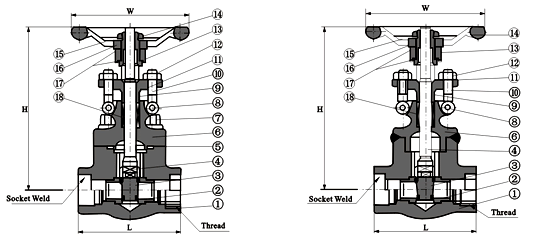

标准材质细表 :

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430&410 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A276 F304 A276 F304(L) A276 F316(L)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 销钉 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 垫片 A473 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 79 92 111 120 120 140 178
H(开) 158 158 169 197 236 246 283 330
W 100 100 100 125 160 160 180 200
重量 螺栓式 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2
焊接式 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2

 适用于 Class150 ~ 2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质[1]



  3、分类



  闸阀根据分类方法不同可分为:平行式闸阀、楔式闸阀、升降式闸阀、旋转杆式闸阀、快速启闭闸阀、缩口闸阀、平板闸阀等。



  4、特点



  流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好。



  5、施工、安装要点



  1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。



  2)、安装在保温管道上的各类手动阀门,手柄均不得向下。



  3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。




执行标准

  设计规范:JB/T 7746、API602



  结构长度:JB/T 7746、工厂规范



  承插口/螺纹:JB/T1751/GB7306、ANSI B16.11/B2.1



  试验与检验:JB/T 9092、API598



  压力-温度:GB/T 9131、ANSI B16.34



  产品标识:GB/T 12220、MSS SP25



  供货规范:JB/T 7928



  常忽略压力问题。在注脂操作时,注脂压力有规半自由浮球式蒸汽疏水阀律地呈峰谷变化。压力过低,密封漏或安全阀失效,压力过高,注脂口阀门制造商堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时,注入的润滑脂多流入阀腔底部,一般发生在小型闸阀。而注脂流量控制阀压力过高,一方面检保温闸阀查注脂嘴,如是脂遥控浮球阀孔阻塞判明情弹簧封闭带扳手全启式况进行更换;另柱塞截止阀一方面是脂类硬化,要使用清洗液,反复软化失效的密封脂,并注入新的润滑脂置换。此外,密封型号和密封材质,也影响注脂压力,不同的密封形式有不同的注脂压力,一般情况硬密封注脂压力要高于软密封。




介绍

  闸板有两个密封面 , zui常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
